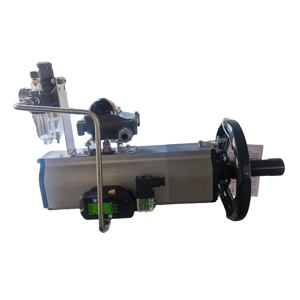

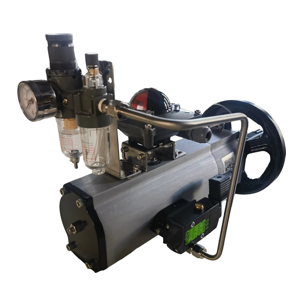

拨叉式气动执行器，属于90° 角行程气动驱动装置，依靠压缩空气推动活塞直线运动，滑块在拨叉 U 型槽内滑动，把直线运动转化为输出轴 0～90° 旋转，驱动球阀、蝶阀、旋塞阀、风阀。 主流型号：AW 系列拨叉执行器（双作用 AW / 单作用弹簧复位 AWS）。核心特性：扭矩呈 U 型曲线全开、全关两端扭矩最大，行程中间扭矩最小，完美匹配阀门启闭工况（阀门最需要扭矩的位置正是起点、终点，用来克服静摩擦力、介质压差）。
一、结构与工作原理
2）单作用弹簧复位型（SR）
通气动作，断气依靠弹簧自动复位；必须明确： ✅FC 失气关阀/ ✅FO 失气开阀适用：化工、燃气、危化管路安全联锁工况。
✅ 优势 启闭位置输出扭矩大，轻松克服压差、结垢卡涩； 传动结构坚固，无齿轮磨损，重载工况可靠性高； 扭矩规格上限极高，适配大口径法兰球阀、蝶阀； 模块化结构，气缸、弹簧模块可单独更换，维护便捷。
❌ 不足 1. 中小扭矩规格相比齿轮齿条体积更大、造价偏高； 2. 扭矩不均匀，不推荐高精度连续调节工况（优先配定位器补偿）。
一、技术参数：
旋转角度：0～90°，两端 ±5° 行程可调
气源压力：0.3～0.8MPa（3～8bar）气源介质：干燥洁净压缩空气
二、选型参数：
规格型号：AW 双作用 / AWS 单作用；失气状态 FO/FC
输出扭矩（Nm），气源工作压力
拨叉形式：对称式（球阀）/ 倾斜式（蝶阀）
是否需要手动蜗轮机构
控制需求：开关型 / 4～20mA 调节型（是否配定位器）
附件：电磁阀电压 AC220V/DC24V、限位开关、气源处理
环境：普通 / 防爆、防护等级、使用温度
配套阀门类型：法兰球阀 / 蝶阀 / 风阀、连接法兰 ISO5211 规格
