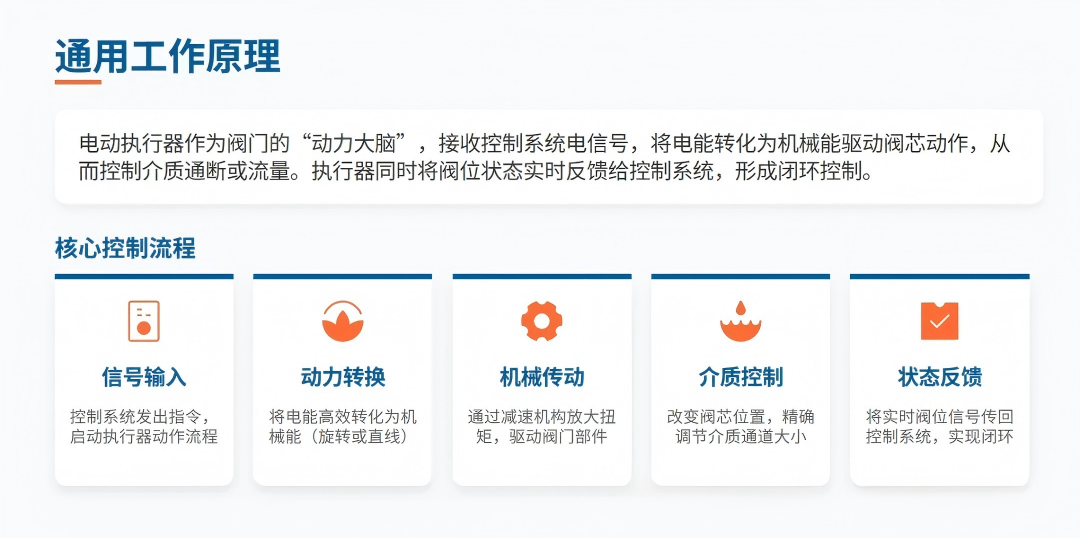

一、通用工作原理：自动化控制的核心逻辑

核心控制流程：

整个控制过程遵循标准化的自动化流程，分为五个关键环节：

1. 信号输入：控制系统根据工艺需求发出指令，启动执行器的动作流程。

2. 动力转换：执行器内部的电机将电能转化为旋转或直线运动的机械能。

3. 机械传动：通过精密的减速机构放大输出扭矩，克服介质压力驱动阀门部件。

4. 介质控制：阀芯部件位置改变，精确调节介质通道的大小，实现流量或通断控制。

5. 状态反馈：执行器将实时阀位信号传回控制系统，完成闭环调节。

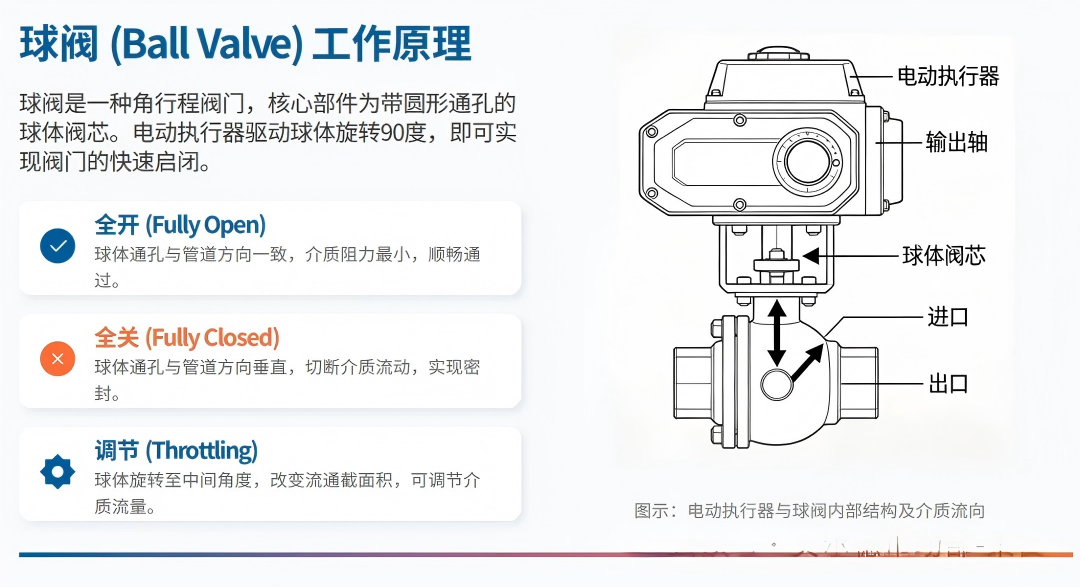

二、球阀工作原理：角行程的快速控制

三种工作状态

• 全开状态：当球体旋转至通孔与管道方向完全一致时，介质可以无阻碍地通过，此时介质阻力最小，流量达到最大值。

• 全关状态：当球体旋转 90 度后，通孔与管道方向垂直，球体的实心部分完全阻断介质流动，配合高精度的阀座密封，实现零泄漏的关断。

• 调节状态：在实际应用中，球体也可以旋转至中间任意角度，通过改变流通截面积，实现对介质流量的连续调节，具备良好的节流能力。

这种结构使得电动球阀具备开关迅速、密封性能好的特点，特别适用于石油、化工、燃气等需要快速切断或精确调节的管道场景。

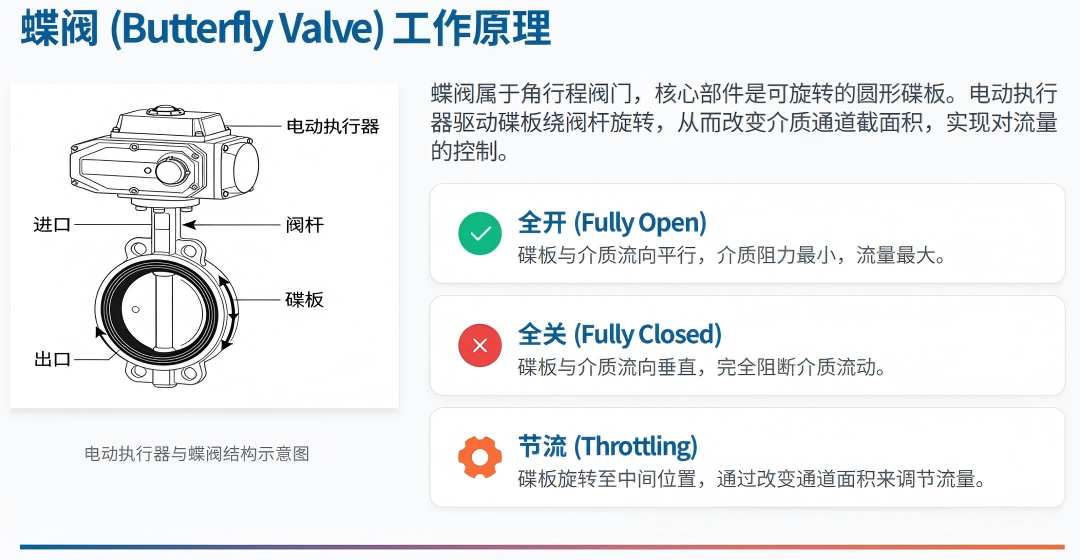

三、蝶阀工作原理：大口径的高效节流

工作状态解析

• 全开状态：碟板旋转至与介质流向完全平行的位置，此时碟板对介质的阻碍最小，流阻极低，非常适合大口径管道的满流量输送。

• 全关状态：碟板旋转 90 度后，完全垂直于介质流向，紧密贴合阀座，阻断介质流动。

• 节流状态：碟板在中间角度时，能够通过改变通道面积灵活调节流量，尤其在水处理、通风系统等大管道场景中，蝶阀凭借其结构简单、重量轻的优势得到广泛应用。

电动蝶阀的优势在于其紧凑的结构和较低的成本，特别适合大口径管道的流量控制，是市政给排水、暖通空调系统中的首选设备。

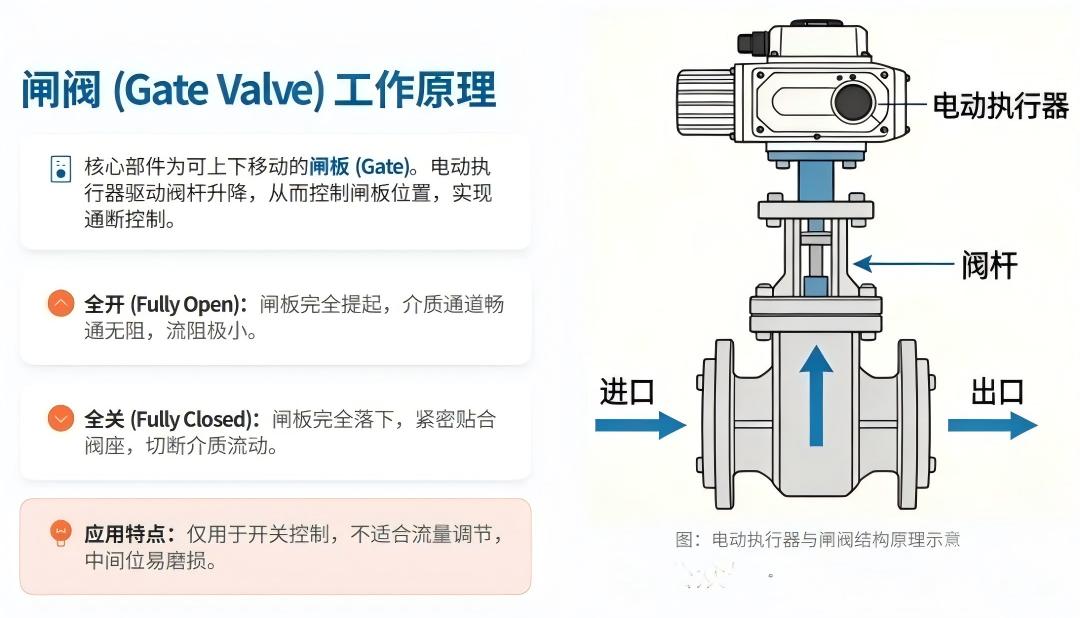

四、闸阀工作原理：直行程的通断控制

工作特性

• 全开状态：当闸板被完全提起时，介质通道完全畅通，闸板完全退出流道，此时介质的压力损失极小，几乎等同于直管段。

• 全关状态：当闸板完全落下时，闸板的密封面紧密贴合阀座，实现可靠的关断，能够承受较高的介质压力。

• 应用限制：闸阀的设计主要用于全开或全关的通断控制，并不适合长期在中间位置做流量调节。因为在节流状态下，高速介质会对闸板和阀座造成严重的冲蚀磨损，影响密封寿命。

电动闸阀广泛应用于给排水、蒸汽管道等主管道系统，主要作为管路的通断开关使用，以其极低的流阻特性保障介质的高效输送。

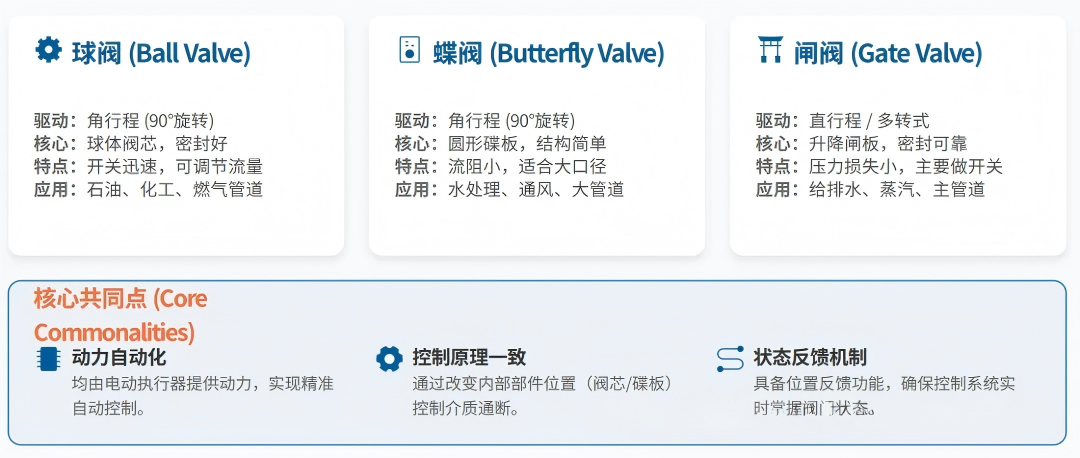

五、总结与对比：三种阀门的特性与选型

虽然三种阀门的驱动方式和结构各有不同，但它们都遵循相同的自动化控制逻辑：由电动执行器提供动力，通过改变内部部件的位置来控制介质，并具备状态反馈能力。

在实际工程选型中，需要根据具体的工况需求、管道口径、介质特性以及控制要求，选择最适合的执行器与阀门组合，才能构建出高效、可靠的自动化流体控制系统。
