一、产品定义

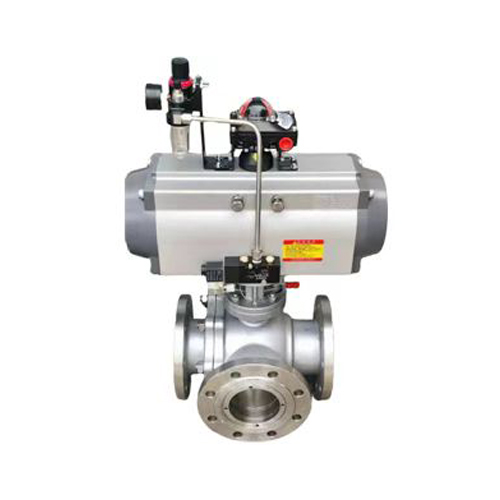

气动法兰球阀 = 法兰式 O 型球阀阀体 + 90° 角行程气动执行器
依靠压缩空气驱动球体旋转 90°，实现管路通断或流量调节；法兰连接，安装稳固，广泛用于工艺流体自动化管路。
标准型号：Q641F（浮动球软密封法兰气动球阀）
Q = 球阀；6 = 气动驱动；4 = 法兰连接；1 = 浮动直通球；F=PTFE 软密封
大口径高压重载工况可选 Q647F 固定球气动法兰球阀
二、阀体结构分类
1. 浮动球（主流 Q641F）
DN15～DN200 通用，结构简单、成本适中；依靠介质压力压紧阀座密封。
2. 固定球（Q647F）
DN250 及以上大口径、高压工况，球体带上下轴支撑，启闭扭矩更小，抗压差能力更强。
密封形式区分
软密封 Q641F
阀座 PTFE/PPL；VI 级气泡级零泄漏；适用温度：-20～180℃；清水、气体、油品、弱腐蚀介质；禁止高温蒸汽、大量硬质颗粒。
硬密封 Q641H/Y
球体 / 阀座堆焊 Stellite 硬质合金；耐温最高 425℃；适配高温导热油、蒸汽、含微量颗粒介质；泄漏等级 IV 级。
✅ 优势 90° 快速启闭，直通流道、流阻极低； 软密封实现零泄漏，切断性能优异； 法兰连接，拆装检修方便，管路抗震性优于螺纹球阀； 气动驱动天然防爆，相比防爆电动阀成本更低； 既可做切断阀，加装定位器可实现连续调节。
❌ 局限 软密封不耐高温、强冲刷；长期小开度节流易磨损阀座； 现场必须配套压缩空气管网； 大口径高压工况优先选用固定球结构。
一、技术参数
通径：DN15～DN400
压力：PN16、PN25、PN40；美标 Class150/300
法兰标准：GB HG/T20592、ANSI B16.5
气源压力：0.4～0.7MPa 洁净干燥压缩空气
安装接口：ISO5211 高平台标准，通用各类执行器
防护等级：IP65；可选防爆 ExdⅡBT4 / ExdⅡCT6
阀体材质：WCB 碳钢、304 (CF8)、316L (CF8M) 不锈钢
二、选型参数
型号：Q641F 浮动球 / Q647F 固定球；软密封 F / 硬密封 H
DN 通径、压力等级 PN/Class
