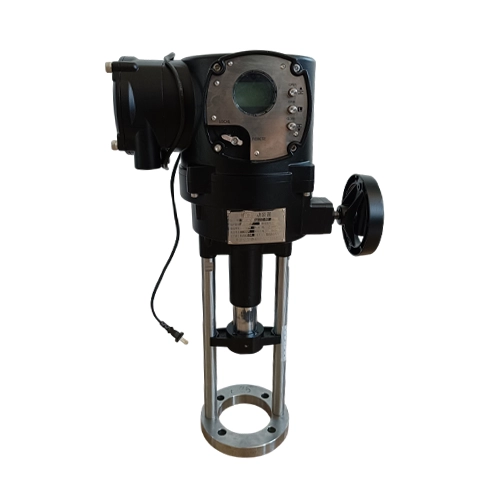

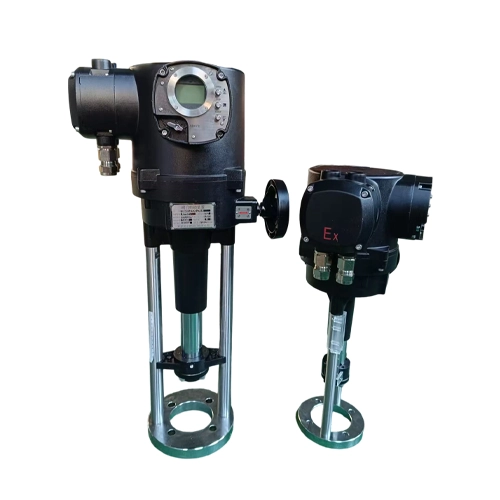

直行程电动执行器

该控制单元采用直流无刷驱动技术，分为控制板和显示板两部分。控制板负责信号采集和处理，以及驱动直流无刷电机，而显示板负责与用户的数据交互。

产品特点

1、无级调速：菜单可设置电机档速和到位减速距离，性能稳，精度高； 2、编码器选配：可利用无刷直流电机内部的霍尔取代编码器进行精确定位，每次上电需回一次零位，用户可按需选择定位方式；

3、输入输出信号类型任意组合：通过菜单任意切换 4-20mA、0-10V 等信号。

联系我们

使用寿命长

安全性能强

适应性充足

环保能耗低

一、型号说明

二、参数说明

1、工作电压范围：单相：220VAC。范围：200VAC~240VAC；

2、工作温度范围：-20℃~70℃;

3、存储温度范围：-40℃~85℃;

4、使用湿度范围：≤90%RH，不结露，周围不含强腐蚀性、易燃易爆气体或粉尘；

5、回差：≤0.5%；

6、死区：3%~1.5%可调；

7、基本误差：≤0.5%；

8、模拟信号反馈：反馈当前阀门开度，DC4~20mA 有源电流信号和 DC0~10V 有源电压信号菜单可选，负载能力≤500Ω;

9、开关信号反馈：4 组继电器开关信号，分别为远程状态、故障状态、开到位、关到位；

1 0、开关信号输入：可检测远程打开、关闭、停止 3 个开关量；

11、模拟信号输入：检测输入开度信号，为 DC4~20mA 电流信号和 DC0~ 10V 电压信号菜单可选；

12、远程控制总线：Modbus-RTU 协议（需定制）；

13、各路信号隔离：各输入输出端子通过继电器、光电耦合器隔离，可承受 2000V 浪涌电压；

14、全中文 LCD 显示：汉字菜单显示，方便用户观察状态及操作。

15、故障自诊断功能：出现故障自动执行保护，并能在显示屏上显示故障原因。
