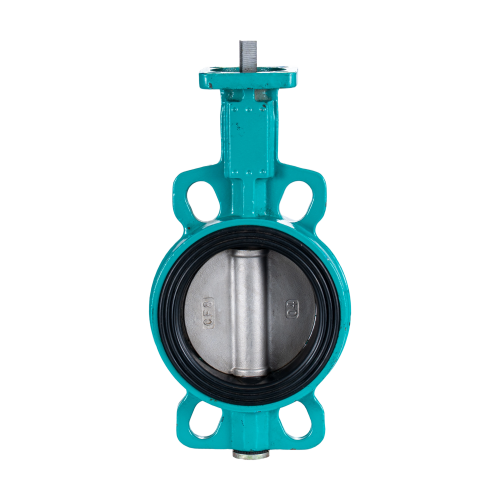

DN50(2")~800(32")“A” 型蝶阀分别适用于PN1.0/PN1.6MPa
二种压力级 ，表中每格有两个尺寸的分别表示 PN1.0/PN1.6MPa
二 种 压力级连接尺寸。与阀门连接的管法兰连接尺寸参照法兰连接尺寸表。蝶阀上法兰可通用于手动、蜗轮蜗杆传动、电动、气动等。
DIN2501(德国),BS4504 (英国),ISO2084,ISO2531 (国际标准),BS10-E (英国),ANSI1259 (美国)等法兰连接标准。 DN400(16°)~500(20°) 包 容 GB9112-88,DIN2501,ISO2084,BS4504 法兰连接标准。
1、小型轻便，容易拆装及维修，并可在任意位置安装。 2、结构简单，紧凑，90°回转启闭迅速。 3、操作扭矩小，省力轻巧。 4、流量特性趋于直线，调节性能好。 5、启闭试验次数多达数万次，寿命长。 6、达到完全密封，气体试验泄漏为零。 7、选择不同零部件材质，可适用多种介质。
性能规范 Technical data
|
公称通径DN(mm)Nominal diameter |
50(2")~1000(40") |
50(2")~800(32") |
|
|
公称压力PN(MPa)Nominal pressure |
1.0 1.6 |
||
|
试验压力 Testing pressure |
壳体Shell |
1.5 |
2.4 |
|
密封Sealing |
1.1 1.76 |
||
|
适用温度CWorking temperature |
-15~+150 |
||
|
适用介质Suitable mediums |
淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等 Fresh water,sewage,sea water,air,steam,food,medicine,oils,acids,etc |
||
主要零部件材料 Meterial of main parts
|
阀 体 Body |
阀 板 Disc |
转轴 Stem |
衬套 Bushing |
阀 座 Seat |
||||
|
材料名称 Name |
代号 Code |
材料名称 Name |
代号 Code |
材料名称 Name |
材料名称 Name |
材料名称 Name |
代号 Code |
适用温度℃ Working temp |
|
灰铸铁 Cas iron 球墨铸铁 Ductile iron 铝青铜 Aluminum bronze ZG1Cr13Ni9Ti 不锈钢 Stainless steel CF8M不锈钢 Stainless steel 碳钢 Carbon steel |
Z
Q
T
P
R
C |
电镀球墨 铸铁 Plated ductile iron 铝青铜 Aluminum bronze ZG1Cr18N9Ti 不锈钢 Stainless steel 钛钢 Titanium steel CF8M不锈钢 Stainless steel 碳钢 Carbon steel CF8不锈钢 Stainless steel |
B1
B2
B3
B4
B5
B6
B7 |
不锈钢 Stainless steel
碳钢 Carbon steel |
润滑青铜 Lubrized bronze
聚四氟乙烯 PTFE |
天然胶 NR 海帕伦 Hypalon 乙丙橡胶 EPDM 氯丁橡胶 Neoprene 丁腈橡胶 NBR 耐磨橡胶 Wear-resistant rubber 氟橡胶 VITON 耐热乙丙橡胶 Hear-resistant rubber 聚四氟乙烯 PTFE |
X1 X2 X3
X4 X5
X6
X7
X9
F4 |
-20~+85℃ -23~+121℃ -23~+121℃ -7~+93℃ -23~+100℃
-10~+100℃ -23~+200℃
-23~+135℃
+10~+150℃ |
