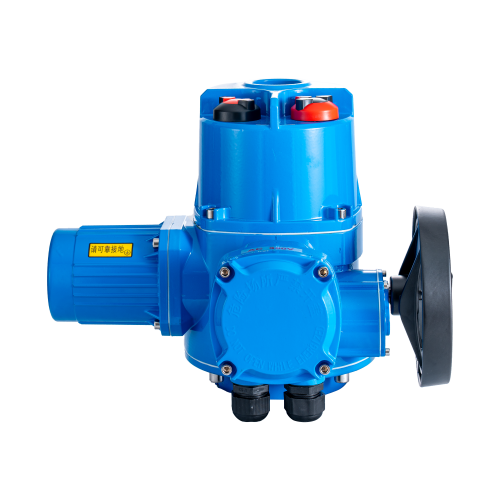

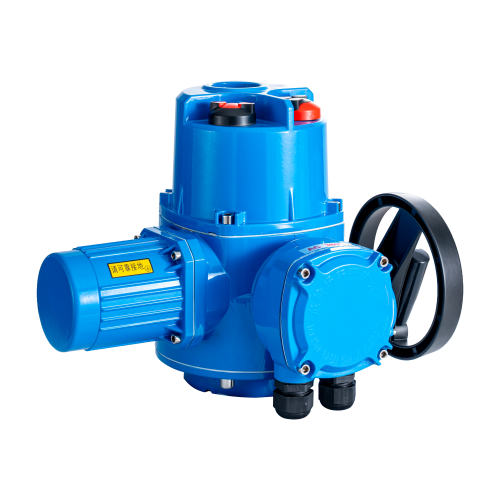

BQ系列阀门电动执行器适用于中小通径的蝶阀、球阀等作900回转的阀门和其他类似设备。作为稳定可靠的角行程执行器，可适用于不同控制系统，不同工作环境的需要。传动机构 一体化的设计，使产品具有更小的体积和简洁的外观。安全可靠的手动设计，无须切换手柄的全自动手/电动切换。良好的防护等级可满足多种设计的需要：隔爆型、整体开关型、整体调节型。
1、电源：电机为三相交流AC380V,50Hz 。 控制为二相交流AC220V,50Hz 可选电源： AC220~660V,50,60Hz (订货时需说明) 2、环境温度；-20℃-+60℃可选温度-40℃-+70℃ 3、 相对湿度；不大于95%( 25℃时) 4、 工作环境；普通型用于无易燃、易爆和强腐蚀介质的场所；隔爆型(ExdlBT4) 使用环境为IIA、IB 级T1-T4 组的爆炸性气体混合物 5、仿护等级； IP65/67 (特殊订货IP68) 6、 电机为工作制；额定运行时间10分钟。 F 级绝缘。 7、防腐涂装：高温烤漆
BQ型部分回转电动执行机构连接尺寸
Connection Dimensions of BQ-type Partial Rotary Electric Actuator
|
执行机构参数
型 号 pa(A) Model |
机座号 |
d1 |
3) |
d3 |
n-d |
d7(max) |
H |
h1 |
d |
|
BQ05 BQ10 BQ15 |
FB1 |
77 |
|
57 |
4-M6 |
15.9 |
33 |
|
3/5 |
|
FB2 |
92 |
|
70 |
4-M8 |
19 |
33 |
|
5 |
|
|
F05 |
65 |
35 |
50 |
4-M6 |
19 |
33 |
2 |
|
|
|
F07 |
90 |
55 |
70 |
4-M8 |
19 |
33 |
2 |
|
|
|
BQ20 BQ30 BQ40 |
FB3 |
115 |
|
89 |
4-M12 |
22.2 |
42 |
|
5 |
|
F07 |
90 |
55 |
70 |
8-M8 |
28 |
42 |
2 |
|
|
|
F10 |
125 |
70 |
102 |
4-M10 |
28 |
42 |
2 |
|
|
|
BQ60 BQ90 BQ120 |
FB3 |
115 |
|
89 |
4-M12 |
28.6 |
50 |
|
5/8 |
|
FB4 |
140 |
|
108 |
4-M12 |
31.7 |
50 |
|
8 |
|
|
F10 |
125 |
70 |
102 |
4-M10 |
38 |
50 |
2 |
|
|
|
F12 |
150 |
85 |
125 |
4-M12 |
38 |
50 |
2 |
|
|
|
BQ180 |
FB5 |
197 |
|
159 |
4-M16 |
38.2 |
60 |
|
10 |
|
F14 |
175 |
100 |
140 |
4-M16 |
38 |
60 |
3 |
|
|
|
BQ300 |
FB5 |
197 |
|
159 |
4-M16 |
41.3 |
80 |
|
10 |
|
BQ500 |
F16 |
210 |
130 |
165 |
4-M20 |
55 |
80 |
3 |
|
说明：以上为常规定货，如有特殊需要可在订货时说明。
BQ型部分回转参数表 BQ-type partial rotation parameter table
|
型号 Type |
输出转速 Output speed R/MIN |
公称转矩 Nominal torque N.m |
电机功率 Motor power KW |
额定电流 Rated current A |
手动速比 Manual speed ratio |
最大阀杆直径 Maximum stem diameter mm |
参考重量 Reference weight kg |
|
BQ5 |
1 |
50 |
0.045 |
0.16 |
60:1 |
19 |
7 |
|
BQ10 |
1 |
100 |
0.06 |
0.18 |
60:1 |
19 |
7 |
|
BQ15 |
1 |
150 |
0.075 |
0.22 |
60:1 |
19 |
7 |
|
BQ20 |
1 |
200 |
0.09 |
0.26 |
90:1 |
28 |
13 |
|
BQ30 |
1 |
300 |
0.12 |
0.32 |
90:1 |
28 |
13 |
|
BQ40 |
1 |
400 |
0.15 |
0.37 |
90:1 |
28 |
13 |
|
BQ60 |
1 |
600 |
0.18 |
0.72 |
87:1 |
38 |
23 |
|
BQ120 |
1 |
1200 |
0.25 |
1.00 |
87:1 |
38 |
23 |
|
BQ180 |
1 |
1800 |
0.37 |
1.65 |
87:1 |
38 |
23 |
|
BQ300 |
0.5 |
3000 |
0.37 |
1.66 |
348:1 |
55 |
35 |
|
BQ500 |
0.5 |
5000 |
0.55 |
2.7 |
348:1 |
55 |
35 |
BQ型部分回转电动执行机构连接尺寸
Connection Dimensions of BQ-type Partial Rotary Electric Actuator
|
型号 Model |
执行机构参数 Actuator parameters |
B1 |
B2 |
H普通型 Ordinary type |
H1智能型 Intligent type |
H2 |
L |
L1 |
φD |
|
BQ05-15 |
68 |
114 |
156 |
270 |
73 |
250 |
157 |
140 |
|
|
BQ20-40 |
91 |
157 |
191 |
273 |
103 |
332 |
208 |
160 |
|
|
BQ60-180 |
143 |
203 |
227 |
309 |
126 |
424 |
232 |
250 |
|
|
BQ300-500 |
143 |
203 |
291 |
373 |
190 |
424 |
232 |
250 |
|
安装和拆卸 Installation and removal
允许阀门电动执行器任意位置安装，但必须注意电机尽量呈水平位置，电器箱盖呈水平或垂直向上状态为推荐安 装方式，这样有利于润滑、调试、维护和手动操作。
接线注意事项 Wiring Precautions
用手轮将阀门开启至50%开度处，按下开阀或关阀键，检查阀门的旋向是否与按键对应，如果不一致立即按停止 键，切断三相电源，调换三相电源中的任意二相。
故障及排除方法 Troubleshooting
|
序号No |
故障Fault |
原因Reason |
排除方法Exclusion method |
|
1 |
电机起动不了 The motor cannot start |
1、电源线脱开 2、控制线路故障 3、行程或转矩机构失灵 1.Power cord disconnected 2.Control circuit failure 3.Travel or torque mechanism malfunction |
1、检查电源线 2、排除线路故障 3、排除行程或转矩故障 1.Check the power cord 2.Troubleshooting circuit faults 3.Troubleshooting stroke or torque faults |
|
2 |
输出轴旋转方向不符合规定 The rotation direction of the output shaft does not comply with regulations |
电源线序接反 Power line sequence reversed |
调换任意两根电源线 Swap any two power cables |
|
3 |
电机过热 Motor overheating |
1、连续工作时间太长 2、电机与执行器不配套 3 、 缺 相 1.Continuous working hours are too long 2.The motor and actuator are not compatible 3.Phase deficiency |
1、停止运行，使电机冷却 2、检查配套情况 3、检查电源线 1.Stop running and let the motor cool down 2.Check the matching situation 3.Check the power cord |
|
4 |
运行中电机停转 During operation,the motor stops rotating |
1、转矩控制动作 2、阀门故障 1.Torque control action 2.Valve malfunction |
1、增大整定转矩 2 、 检 查 阀 门 1.Increase the setting torque 2.Check the valve |
|
5 |
到位后电机不停或灯不亮 The motor does not stop or the light does not light up when in place |
1、行程或转矩机构故障 2、行程控制器调整不当 1.Travel or torque mechanism malfunction 2.Improper adjustment of the travel controller |
1、检查行程力矩机构 2、重新调整行程机构 1.Check the stroke torque mechanism 2.Readjust the travel mechanism |
